Beispiel Vorlesung Strömungsmaschinen I

Bei dem nachfolgend vorgestellte Beispiel wurden die gleichen Eingabewerte vorgegeben wie in einem Berechnungsbeispiel aus der Vorlesung Strömungsmaschinen I (identisch mit dem ersten Beispiel in [Sch82]).

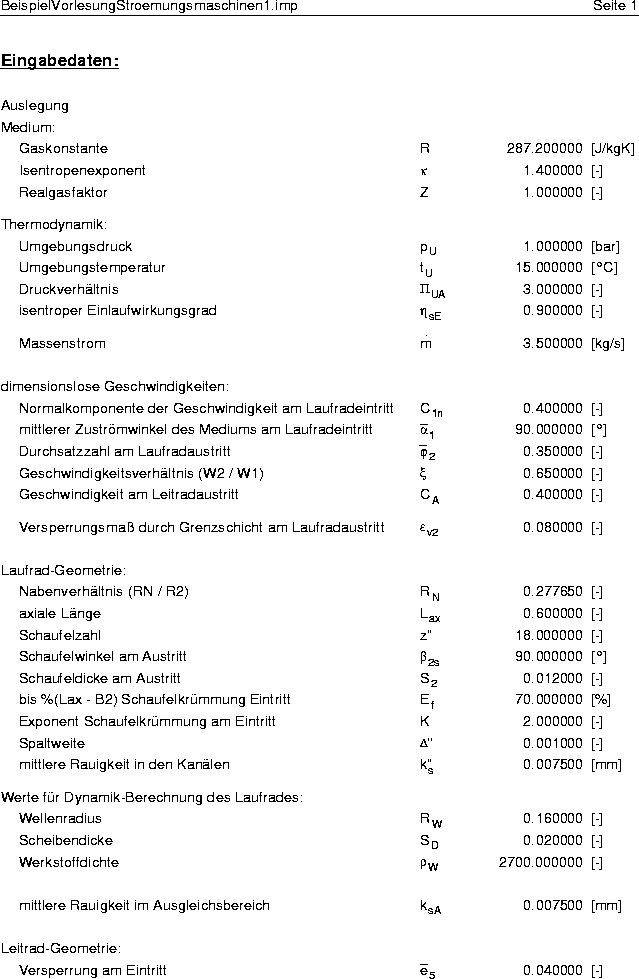

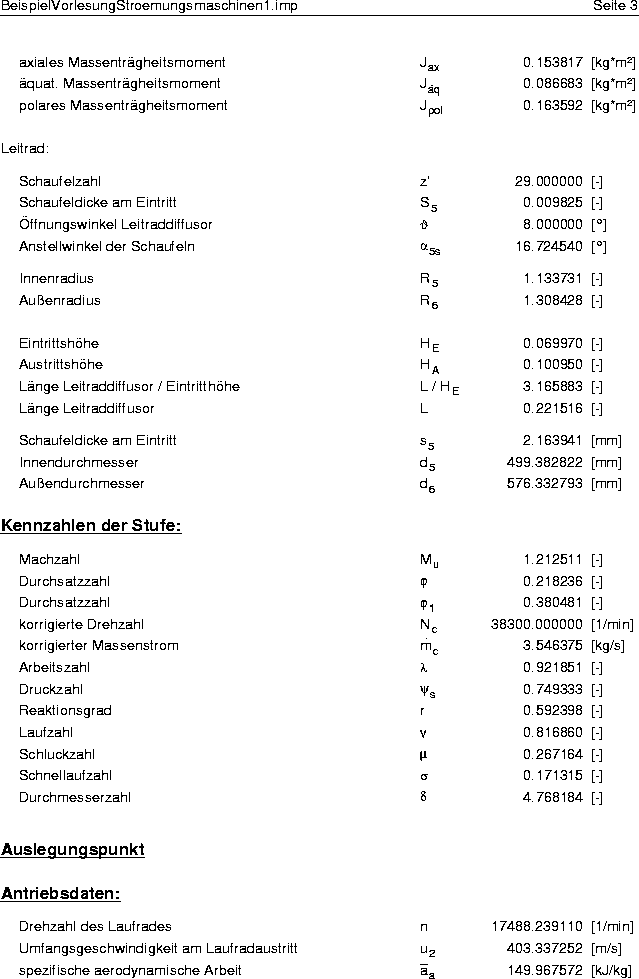

Auslegungspunkt Seite1

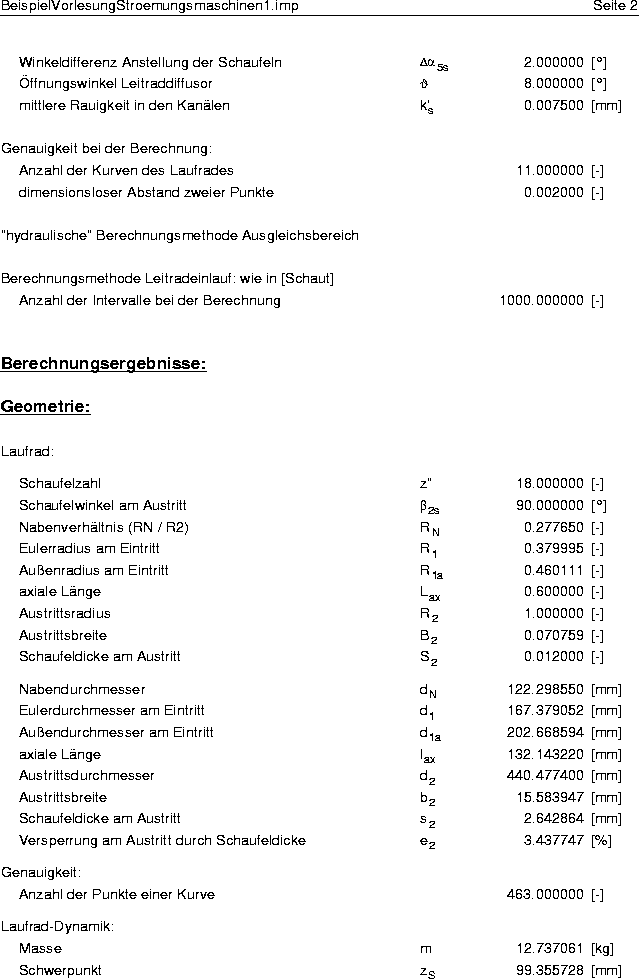

Auslegungspunkt Seite2
Auslegungspunkt Seite3

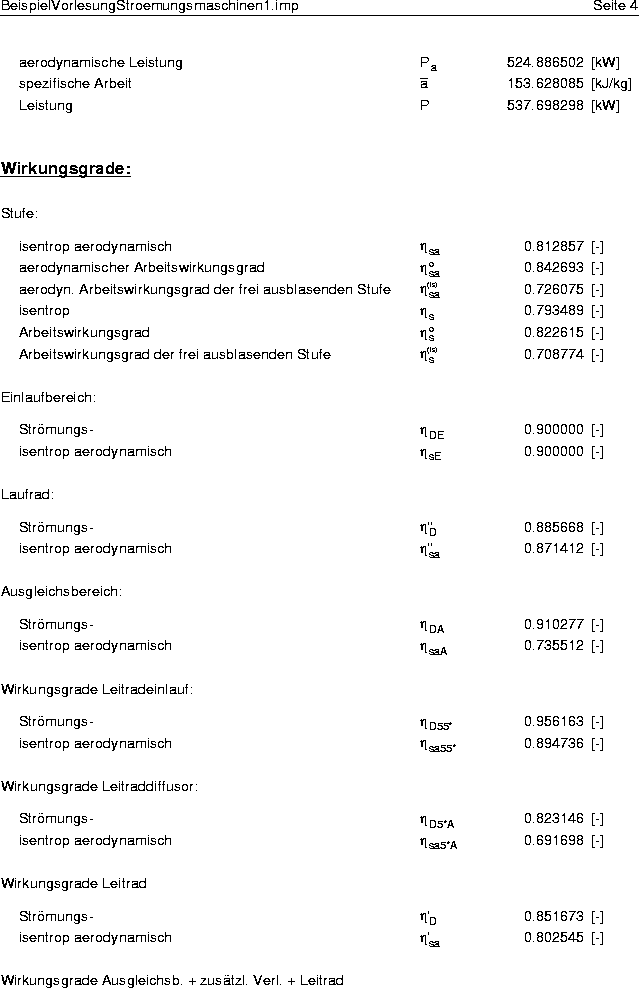

Auslegungspunkt Seite4

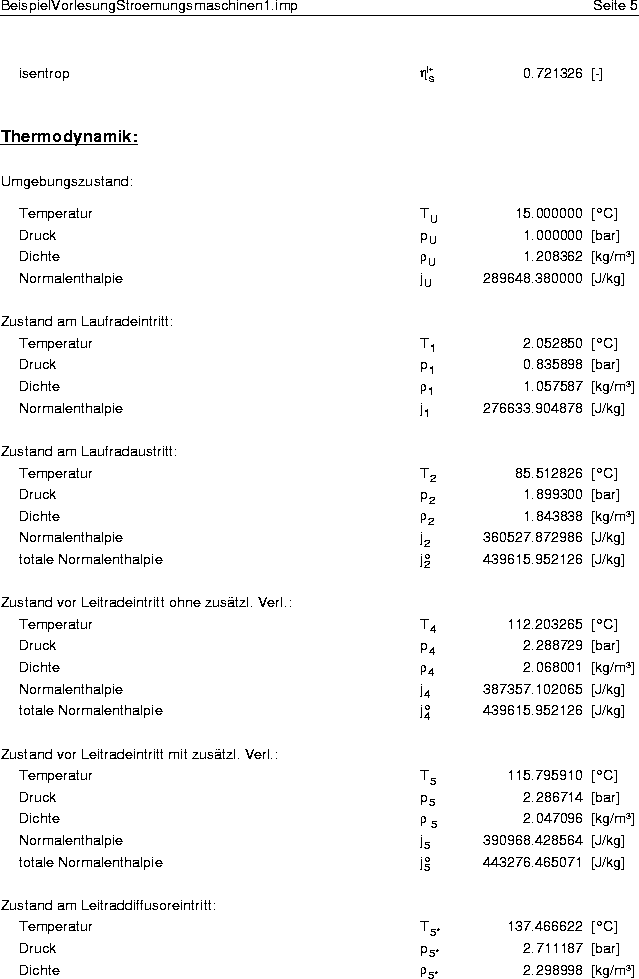

Auslegungspunkt Seite5

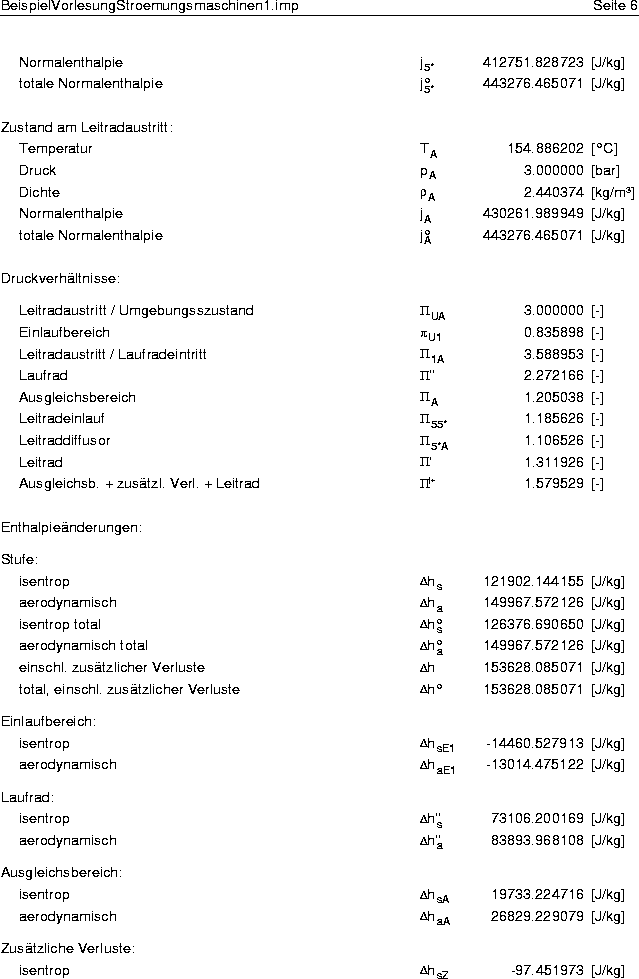

Auslegungspunkt Seite6

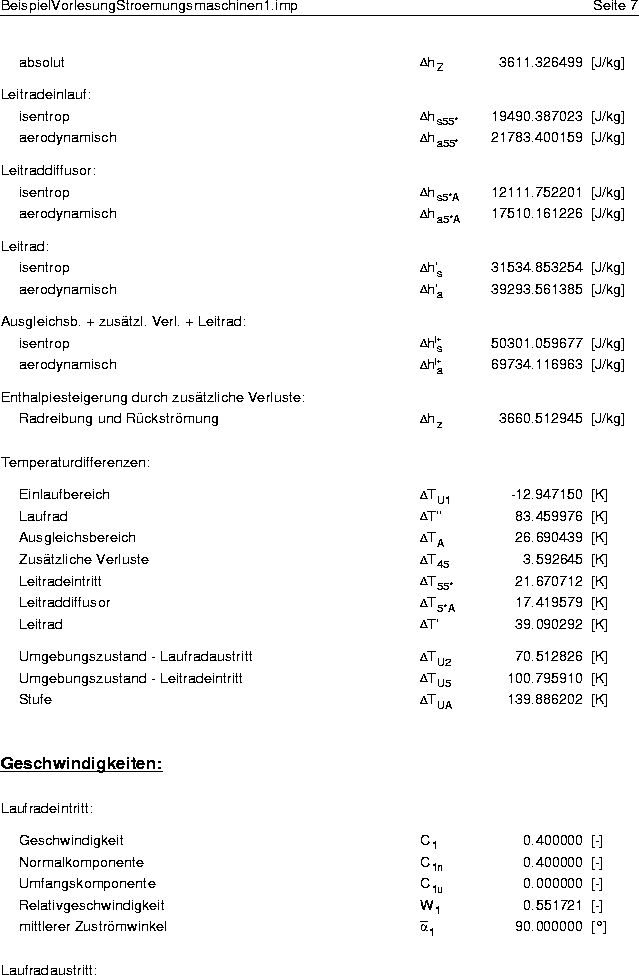

Auslegungspunkt Seite7

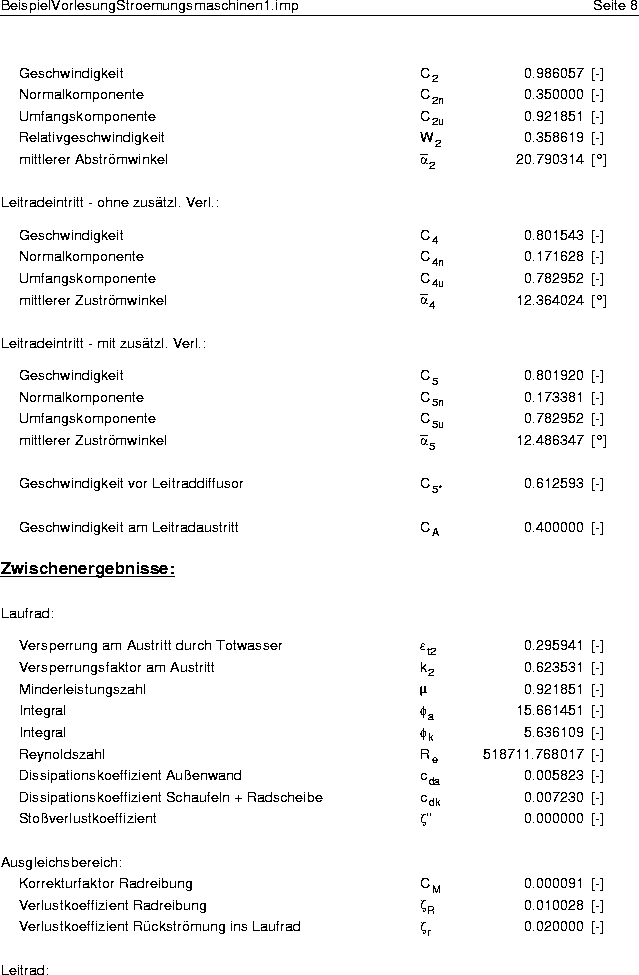

Auslegungspunkt Seite8

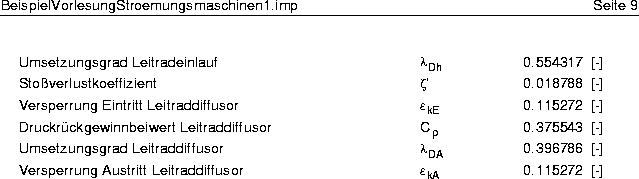

Auslegungspunkt Seite9

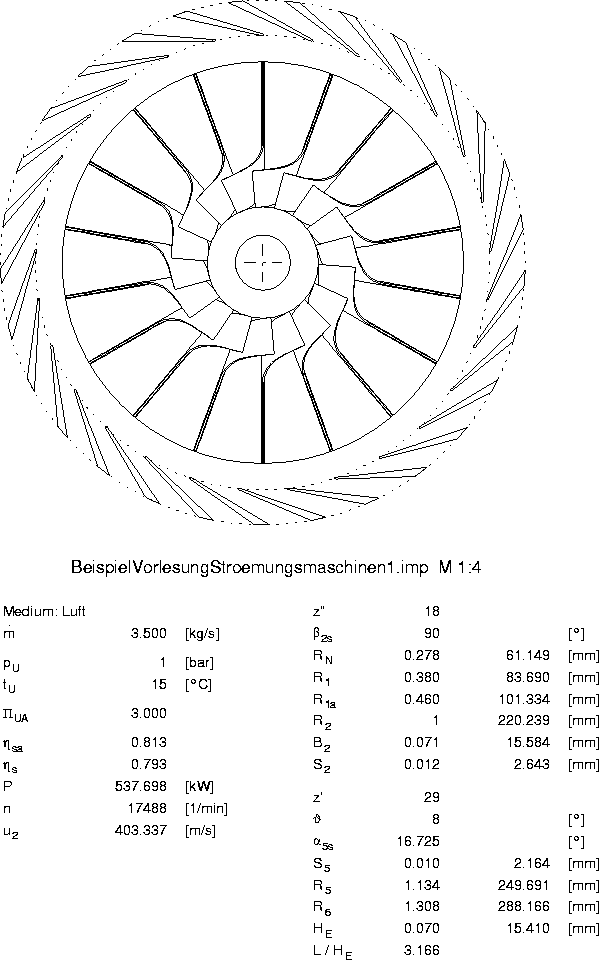

Frontansicht

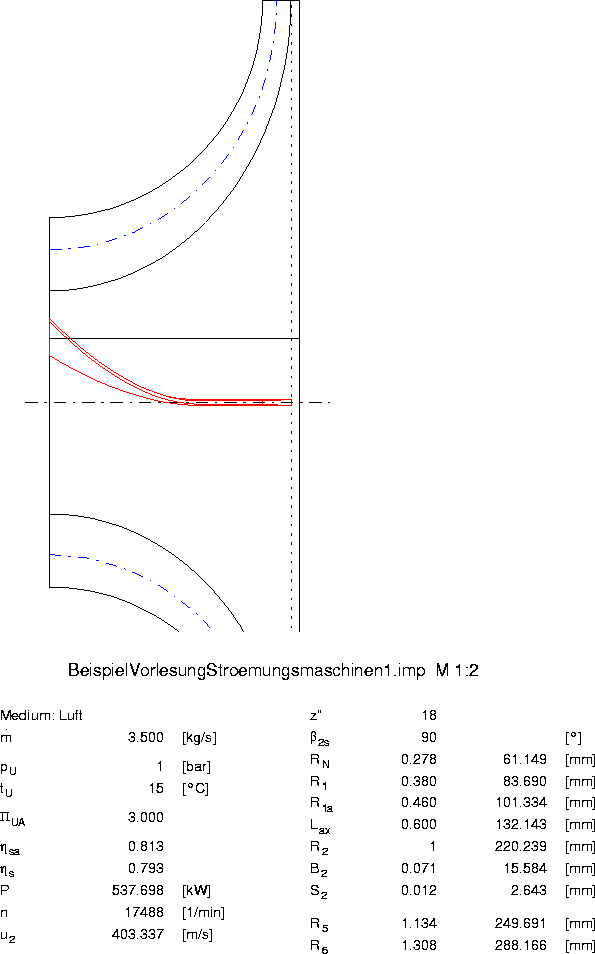

Seitenansicht

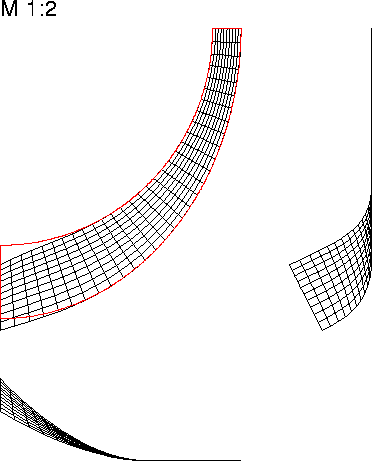

Schaufelskelett

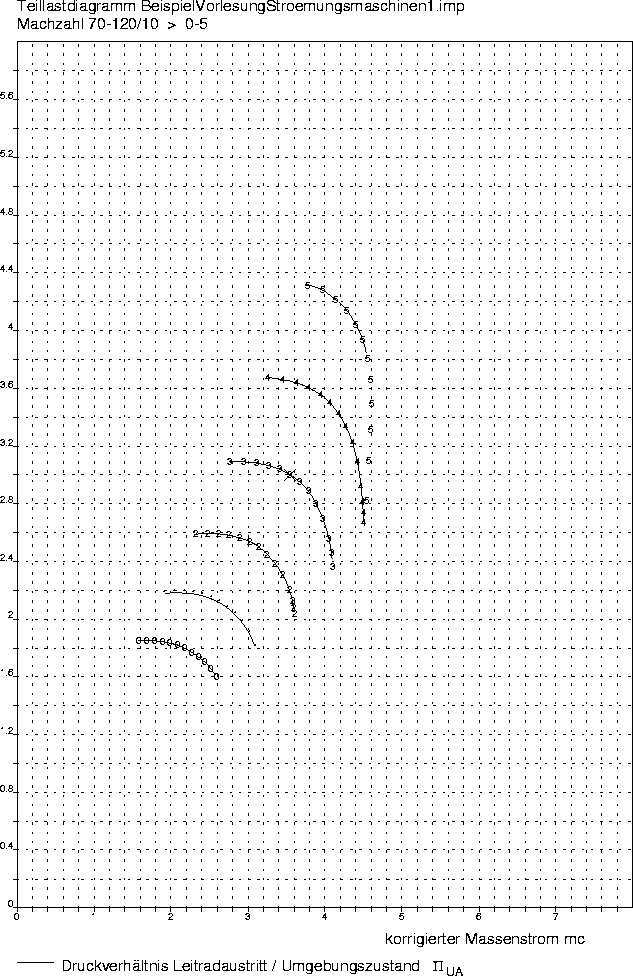

Teillastdiagramm: Druckverhältnis

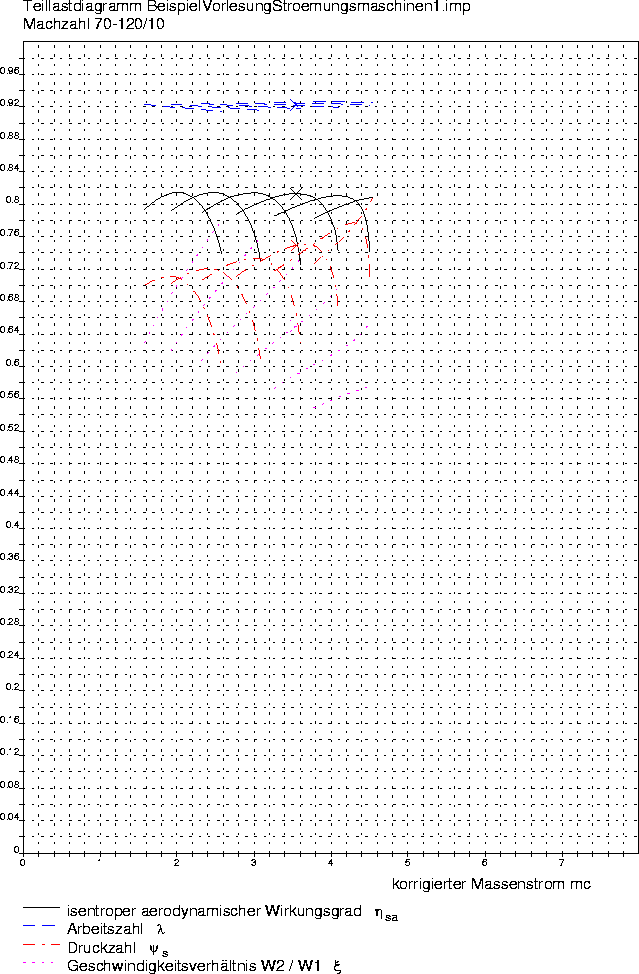

Teillastdiagramm: isentroper aerodynamischer Wirkungsgrad, Arbeitszahl, Druckzahl, Geschwindigkeitsverhältnis

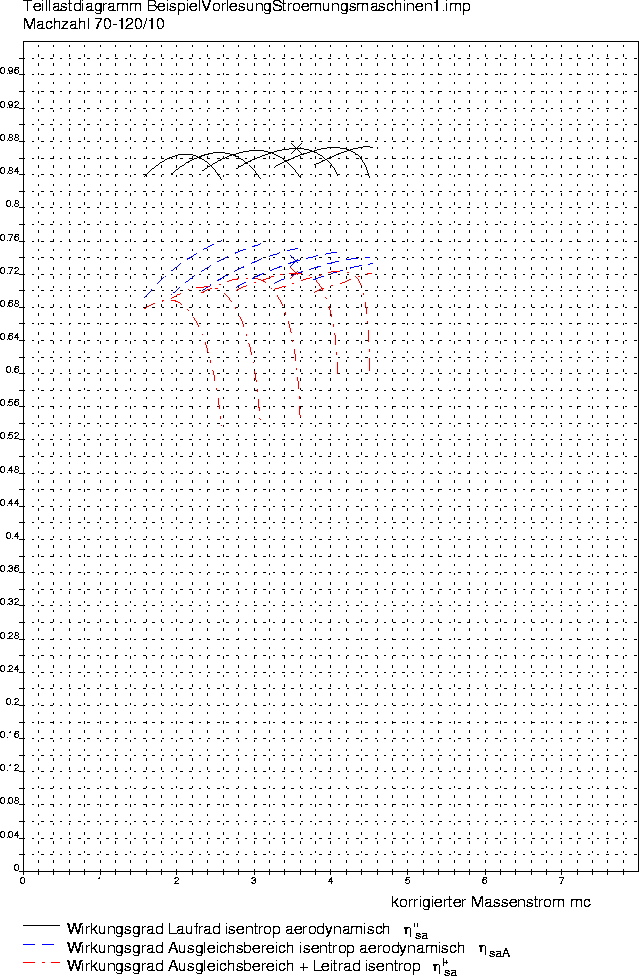

Teillastdiagramm: isentrope aerodynamische Wirkungsgrade des Laufrades, des Ausgleichbereiches und des Leitrades
